flowchart

ผังงาน (Flowchart)        คือการเขียนอธิบายการทำงานของโปรแกรมในลักษณะสัญลักษณ์ รูปภาพ ซึ่งสามารถเข้าใจได้ง่ายกว่าการอธิบายเป็นข้อความและเห็นลำดับขั้นตอน (Algorithm) การทำงานของโปรแกรมอย่างชัดเจน เมื่อเจอโจทย์ที่ให้แก้ปัญหาที่ซับซ้อนมาก ก็จะทำให้การเขียนอธิบายขั้นตอนการแก้ปัญหายากตามไปด้วย แต่การเขียนอธิบายด้วยผังงานทำให้การอธิบายง่ายขึ้นและมีความเป็นมาตรฐานมีการใช้งานทั่วไป ใครที่เคยศึกษาผังงานมาก็จะเข้าใจผังงานที่เราเขียน ที่สำคัญเราต้องเขียนสัญลักษณ์ต่างๆของผังงานให้ถูกต้องตรงตามมาตรฐาน สัญลักษณ์ของผังงาน (Flowchart Symbols) ตัวอย่างการใช้ผังงาน (Flowchart) 1. แบบลำดับ (Sequence Process)

รูปแบบ	ตัวอย่าง	อธิบาย
		< เริ่มต้น < อ่านหรือรับค่า x,y < x+y เก็บไว้ในตัวแปร Sum < แสดงค่าในตัวแปร Sum < จบการทำงาน

---

2. แบบทางเลือก (Selection) คำสั้่งที่ใช้โครงสร้างแบบทางเลือกได่แก่ if,else และ switch…case

รูปแบบ
1)	2)	3)

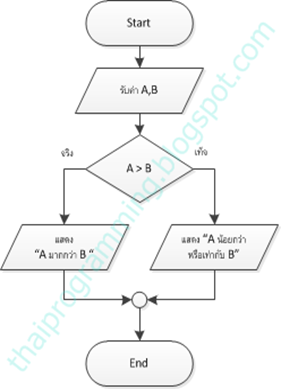

ตัวอย่าง ทางเลือกแบบ if ..else โปรแกรมเปรียบเทียบค่า A , B

< เริ่มต้น < รับค่า A , B < เช็คว่า A มากกว่า B หรือไม่ < - ถ้ามากกว่าแสดงข้อความ “A มากกว่า B”        - ถ้าไม่แสดงข้อความ  “A น้อยกว่าหรือเท่ากับ B” < จบโปรแกรม

ตัวอย่าง ทางเลือกแบบ if ...else if ..else โปรแกรมคำนวณเกรด
ทางเลือกแบบ if ..else if …else ถ้าหากเป็นจริงแล้วจะไม่เช็คทางเลือกที่เหลือ จะทำแค่อันที่เงื่อนไขเป็นจริงอันแรกอันเดียวเท่านั้่น

ยกตัวอย่าง score เท่ากับ 58 58 < 50 ซึ่งเป็นเท็จ ก็จะเช็คเงื่อนไขถัดไป 58 < 60 ซึ่งเป็นจริง ก็จะแสดงข้อความ “เกรด D” จากนั้นโปรแกรมจะวิ่งไปตามเส้นสี และจบการทำงาน สมมติ score = 89 ก็จะไม่เข้าทางเลือกใดๆ เลย(เป็นเท็จตลอดทาง) ก็จะแสดง “เกรด A” และจบการทำงาน

---

3. แบบทำซ้ำ (Iteration Statements) คำสั้่งที่ใช้โครงสร้างแบบทำซ้ำได่แก่ for, while, do..while รูปแบบ

for, while	do..while

ตัวอย่าง โปรแกรมแม่สูตรคูณแม่ 2 ใช้คำสั่ง for หรือ while

< ให้ตัวแปร i มีค่าเท่ากับ 1 < เช็คว่าค่าในตัวแปร i น้อยกว่าหรือเท่ากับ 12 หรือไม่    ถ้าเป็นเท็จก็จบโปรแกรม < ถ้าเป็นจริง Answer = i * 2 < แสดงค่าในตัวแปร Answer < เพิ่มค่าในตัวแปร i ขึ้น 1

โปรแกรม ทายตัวเลขใช้คำสั่ง do..while

< รับค่าเก็บไว้ในตัวแปร i < เช็คว่าค่าในตัวแปร i เท่ากับ 69 หรือไม่        - ถ้าไม่เท่ากับ(จริง) จะแสดงข้อความ “ไม่เท่ากับ”       และให้กลับไปรับค่าใหม่         - ถ้าเท่ากับ (เท็จ) แสดงข้อความ “ถูกต้อง”      และจบโปรแกรม

สรุปการทำงานของ for, while และ do ..while for และ while จะทำงานคล้ายกัน คือ จะเช็คเงื่อนไขก่อนที่จะทำคำสั่งภายใน loop do …while จะทำคำสั่งภายใน loop ก่อนหนึ่่งครั้งถึงจะมาเช็คเงื่อนไข
